보석가공용 기기 및 용품

아래에 있는 기기들은 전형적인 형태를 보여 드리는 것으로, 가공방법의 변경에 따른 변형제작도 합니다.  기기명을 선택하시면 해당기기로 이동하여 상세사양을 보실 수 있습니다.

기기 및 용품 목록

보석 및 암석 절단기 (Gems & Rock Saw)

Model No.BSW-10 (Slab Saw)

<사양>

  • Size(mm): 1000(W)x1400(D)x1290(H)
  • Motor: 2HP, 220V. 2P (380V 3P)
  • Shaft(mm): 25.4
  • Diamond Saw(mm): 500x3.2t
  • Revolution: 1750 rpm
  • Inverter Speed Motor: 25W 220V, S8125GT
  • Cooling Pump: 220V, 7W 1.7m 800 ℓ /hr
  • Vise Speed Inverter: FR 2520 0.2K

<부품>

  • 암석 절단용 다이아몬드 톱 : 500x3.2t mm, 1 ea
  • 냉각 공급탱크 : 1 set

<특징>

  • 암석박편 제작 시 , 암석을 일정한 크기로  Slab 할 수 있는 기계임
  • 암석을 바이스에 고정 후 냉각수 자동공급
  • 절단 후 자동 정지 기능 부착
  • 암석 전용톱날 사용
  • 암석 강도에 따라 이송속도 조절기능 부착
  • 암석 또는 시편의 특성에 따라 톱날 회전속도 조절가능
  • 암석 자동 절단 후 원위치 복귀기능 부착
  • 냉각펌프 별도 부착 ( 외부공급 , 냉각수 재사용 )
  • 냉각 박스 이동가능
  • 밀폐형으로 소음 최대방지

< 아래 사진들을 클릭하면 이전 모델의 동영상을 보실 수 있습니다 >

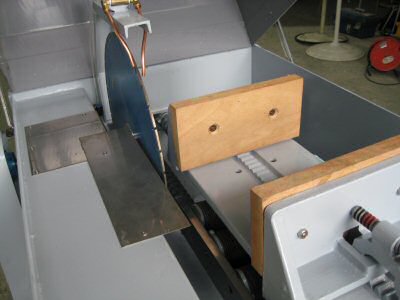

< Diamond Saw - Vise>                                            <Slab Cutting>


Model No.BSW-20

<사양>

  • Size: 600x500x800 mm
  • Motor: 2 hp, 380 V
  • Shaft : 1"
  • Vise: 150x80x250 mm
  • Revolution: 2500 rpm
  • Diamond saw: 250 mm
  • Vise이송모터: 25 W, 220 V
  • Vise 이송모터 속도조절 인버터: FR E520 0.1K

<부품>

  • 다이아몬드 톱: 250 mm, 1 ea
  • 냉각수 공급탱크: 1 set

<특징>

  • 암석 또는 core를 일정한 크기로 절단할 수 있음
  • 암석을 바이스에 고정한 후 냉각수 자동공급
  • 절단 후 자동정지
  • Core 절단 후 원위치 복귀
  • 바이스 이송속도 조절기능
  • 냉각펌프 별도부착 외부공급 자체순환
  • 암석 및 core절단 시 시료 크기에 따라 다이아몬드 톱 크기 변경(옵션)


Model No.BSW-30

<사양>

  • Size: 400x400x650 mm
  • Motor: 1 hp, 3 P, 220 V
  • Shaft: 5/8"
  • Vise: 200x350 mm
  • Revolution: 1750 rpm
  • Diamond saw: 250x1.2 mm t

<부품>

  • NX core V-블록 고정장치 부착

<특징>

  • 암석 및 NX core를 일정한 크기로 절단할 수 있음
  • 암석 및 NX core를 바이스와 같이 이동
  • 수도연결 밸브부착, 냉각수 양 조절
  • 상하높이 조절기능
  • NX core 종 방향 및 가로 절단가능
  • NX core 고정 후 이송핸들 이동
  • V-block 제거 기 암석 절단에 사용함


Model No.BSW-40 (Trim Saw)

<사양>

  • Size: 600x430x530
  • Motor: 1 hp, 220 V, 380 V
  • rpm: 3600
  • Shaft: 5/8 inch
  • Diamond saw: 8~10 inch x 1.2t

<특징>

  • 암석 및 보석을 일정한 크기로 절단.
  • 금속 및 세라믹 절단.
  • Tank에 냉각수를 채워서 자체 순환하여 사용함.

Model No.BSW-50

<사양>

  • Size: 200x500x200 mm
  • Motor: 1/4 hp, 220 V
  • Shaft: 5/8"
  • Revolution: 3600 rpm
  • Rock diamond saw: 150 mm

<부품>

  • 암석용 다이아몬드 톱: 150x0.6 mm t, 2 ea

<특징>

  • 암석박편 제작 시 암석을 미세한 크기로 절단할 수 있음
  • 냉각수는 냉각수 통에서 공급되며 다이아몬드 톱에 의해서 직접 전달됨
  • 암석전용 톱날 사용
  • 투명 아크릴 덮개부착
  • 녹 방지 PVC, 스테인리스 스틸 제작
  • 방수 On/Off 스위치 부착


Model No.BSW-51 (Trim Saw)

<사양>

  • Size: 450x550x400 mm
  • Table size: 200x300 mm
  • Motor: 1/4 hp, 2 P, 220 V
  • Shaft: 5/8"
  • Revolution: 3600 rpm
  • Diamond saw: 150x0.6 mm t (암석용)
  • Slide glass holder (광물용): 28x48 mm

<부품>

  • 암석용 다이아몬드 톱: 150 mm
  • 진공펌프: 1 set

<특징>

  • 암석박편 제작 시 암석을 일정한 크기로 절단할 수 있음
  • 냉각수는 냉각수 통에 공급하여 다이아몬드 톱에 직접 전달됨
  • 암석전용 톱 사용
  • 비산방지 투명 아크릴 덮개 부착
  • 슬라이드 글라스 진공 흡착방식


Model No.BSW-52 (중형 절단기) (Trim Saw)

<사양>

  • Size: 600x600x650 mm
  • Table size: 300x400 mm
  • Motor: 1 hp, 220 V
  • Shaft: 5/8"
  • Revolution: 1700 rpm
  • Diamond saw: 250x2 mm t (암석용)

<부품>

  • 암석용 다이아몬드 톱: 250 mm

<특징>

  • 암석박편 제작 시 암석을 일정한 크기로 절단할 수 있음
  • 냉각수는 냉각수 통에 공급하여 다이아몬드 톱에 직접 전달됨
  • 암석전용 톱 사용
  • 비산방지 투명 아크릴 덮개 부착
  • 암석 조임바이스 부착 (암석 절단 시 바이스 이송)
  • 테이블 형
  • 방수 스위치 부착


Model No.BSW-60

<사양>

  • Size : 1400(W) x 900(D)x1200(H)
  • Diamond saw : 6"
  • Cutting motor  : 1 Ea
  • Rotating motor  : 1 Ea
  • Transferring motors : DC 2 Ea

<특징>

  • Cubic zirconia (큐빅), 보석, 암석의 슬래브(slab) 절단용
  • 슬래브 두께 :
    최소 1mm 부터 이송거리내의 최고원격지점까지의 모든 지점까지 두께 조절 가능함
  • 소재부착, 두께조정후의 모든 절단작업 완전자동
  • 속도조절 용이


Model No.BSW-61

<사양>

  • Size : 900(W) x 600(D) x 1500(H)
  • Cutting motor : 1 Ea
  • Transferring motor : DC 1 Ea

<특징>

  • 슬래브를 정육면체로 재절단
  • 절단크기 : 1mm 에서 15mm 까지
  • 절단작업후 자동정지
