Machines, Tools & Accessories for Rock Processing (암석가공 및 암반 관련기기 및 용품)

아래에 있는 기기들은 전형적인 형태를 보여 드리는 것으로, 가공방법의 변경에 따른 변형제작도 합니다.  기기명을 선택하시면 해당기기로 이동하여 상세사양을 보실 수 있습니다.

기기 및 용품 목록

암석 및 콘크리트 코어 드릴 (Rock & Concrete Core Drill)


Cerchar Abrasiveness Index (CAI) Tester
세르샤 마모도 지수 시험기


진공식 자동 박편 절단연마기 (Vacuum Cutting & Grinding Machine)


유압식 암석 절단파쇄기
(Hydraulic Rock Crushing & Breaking Machine)


암석분쇄기
(Ring Mill)


사파이어 연마 광택기
(Grinding & Polishing Machine)


암석 및 콘크리트 코어 드릴
(Rock & Concrete Core Drill)


코어 절단면연마기
(Rock Core Precision Machine)


코어 외경연마기
(Rock Core Round Machine)


다이아몬드 절삭공구
(Diamond Saw Tool)


운석 절단기
(Meteorite Cutting Machine)


암석 및 코어 절단기
(Rock & Core Saw)


암석 연마기
(Rock Grinder)


박편 그라인더/광택기
(Thin Section Grinder/Polisher)


초음파  세척기
(Ultrasonic Cleaner)


진공펌프
(Vacuum Pump)


광택기
(Polisher)


열판(Hot Plate), 박편 접착기(Bonding Jig)


화석가공기계
(Fossil Processing Machines)


암반실험품목
(Testing Equipment)


박편제작 부품/주변기기
(Thin Sectioning Equipment)

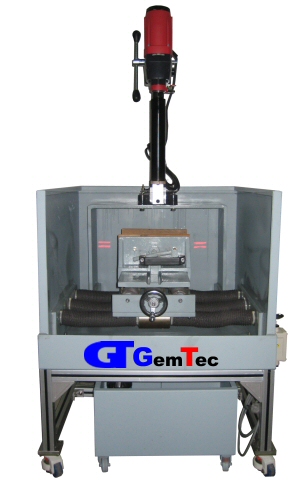

  코어 드릴링 머신 (Core Drilling Machine) Model No.RDC-A

<사양>

  • Size(mm): 700(800)x900x1200(1750)
  • Vise(mm): 400(460)x300(280)x250(220)
  • Vise 좌우 이송거리 (mm): 300
  • Vise 전후 이송거리 (mm): 300
  • 냉각 탱크 (mm): 450x350x300
  • Power: 220V, 2P

<부품>

  • Core bit set: NX-core bit: 1 set
    ※ Core drill bit: 옵션
  • 이동식 냉각펌프 : 1 set

<특징>

  • 암석 또는 콘크리트 c ore  천공 시, 사용
  • Core 드릴 부착
  • 암석 , 콘크리트 블록을 바이스에 고정하여 좌우 , 전후로 이송하며 작업하므로 작업능률이 좋음
  • 냉각수는 자체순환펌프를 사용하며 별도의 냉각탱크를 부착함
  • Core 는 암석전용 bit 를 사용
  • 작업장의 위치에 따라 이송이 쉽게 바퀴를 부착
  • 작업 시 , 냉각수 비산방지를 위해 d oor 부착
  • 슬러지 보호 주름관 부착

< 아래 왼쪽 사진을 클릭하면 천공작업 동영상을 보실 수 있습니다 >



< 암석코어 천공 >                                       < 암석 NX Core>


  탁상형 코어 드릴링 머신 Model No.RDC-B

<사양>

  • Size: 500x700x400 mm (core drill에 따라 가변)
  • Vise: 300x150x150 mm
  • Vise 좌우이송거리: 100 mm
  • Vise 전후이송거리: 200 mm
  • 냉각탱크: 450x350x300 mm

<부품>

  • Core bit set: 1" core bit (tube포함)
  • 냉각펌프: 1 set

<특징>

  • 암석 또는 콘크리트 core 천공 시 사용
  • 코어 드릴은 선택하여  부착할 수 있음
  • 암석, 콘크리트 core를 바이스에 부착하여 좌우 전후로 이송하여 작업을 하므로 작업능률이 좋음 (* 암석의 특성에 따라 좌우 각도조절)
  • 냉각수는 자체 순환펌프를 사용하며 별도의 냉각 탱크를 부착함
  • 1" core bit는 암석전용 bit를 사용함
  • 탁상형 테이블 타입
  • 작업 시 냉각수 비산방지를 위해 아크릴 덮개 및 도어를 부착

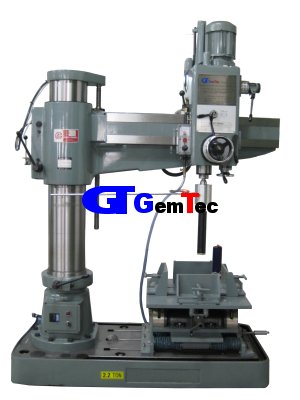

 틸팅 코어 드릴링 머신 Model No.RDC-C

<사양>

  • Size: 810x1800x2300 mm
    작업공간 base: 2500x2500x3500
  • Vise size: 500x500x500 mm (블록 기준)
  • Vise 좌우이송범위: 500 mm
  • Vise 전후이송범위: 500 mm
  • 코어 상하이송범위: 700 mm
  • 코어 비트 자동이송속도: 최저 0.1 ~ 최대 0.25 mm/rpm
  • 좌우 각도 조절범위: 45도
  • Core bit 천공범위: 10-150 mm
  • Core bit 속도 단수: 12 Steps
  • Power: 380V, 3P, 60 Hz
  • 메인모터: 2.2 kW
  • 상하모터: 0.75 kW

<부품>

  • NX core bit: 54 x 500 mm
  • NX core bit 외 코어 비트 주문 사양 옵션

<특징>

  • 암석시료 앞뒤 이송 좌우 각도 조절 (코어 천공)
  • 코어 천공 시 안정적인 코어 작업
  • 암석 및 콘크리이트 블럭 바이스고정
  • 코어 천공 후 암석시료 원하는 위치로 이송 후 코어천공작업
  • 코어 천공 시 자동 하향 이송속도 3단 변환 조절가능 및 수동변환작업
  • 시료 바이스 조임 바이스 4개 부착
  • 시료의 크기에 따라 가변가능



<아래의 사진들 중에서 윗 부분의 사진들을 클릭하면 동영상들을 보실 수 있습니다 >

<시료 조임 바이스>

<암석시료 조임 바이스>



<좌우 각도 조절, 45도>



<좌우 각도조절>

<시료 고정 후 좌우 각도조절>



 소형 코어 드릴 Model No.RDC-D

<사양>

  • Size: 600x500x1450 mm
  • Vise: 170x150x80 mm
  • 암석 시료크기: 150x130x80 mm
  • Vise 좌우이송거리: 80 mm
  • Vise 전후이송거리: 100 mm
  • Core 상하이송거리: 80 mm
  • 벨트구동 회전속도, 4단: 2300, 1450, 850, 570 rpm
  • 냉각수펌프: 220V, 7W, 800 ℓ /hr
  • Motor: 1/2 hp, 220V, 2P

<부품>

  • Core bit set: 10 Ø set
    ※ Core drill bit 옵션: 5Ø, 10Ø, 15Ø, 20Ø
  • 이동식 냉각펌프: 1 set
  • 냉각수 밸브

<특징>

  • 암석 또는 콘크리트 core 천공 시 사용
  • 코어 드릴은 선택하여  부착할 수 있음
  • 암석, 콘크리트 core를 바이스에 부착하여 좌우 전후로 이송하면서 작업하므로 작업능률이 좋음 (※ 암석의 특성에 따라 좌우 각도조절)
  • 냉각수는 자체 순환펌프를 사용하며 별도의 냉각 탱크를 부착함
  • 1" core bit는 암석전용 bit를 사용함
  • 탁상형 테이블 타입
  • 작업 시 냉각수 비산방지를 위해 아크릴 덮개 및 도어를 부착


< 아래 사진들을 클릭하면 천공작업 동영상들을 보실 수 있습니다 >
