암석가공용 기기 및 용품

아래에 있는 기기들은 전형적인 형태를 보여 드리는 것으로, 가공방법의 변경에 따른 변형제작도 합니다.  기기명을 선택하시면 해당기기로 이동하여 상세사양을 보실 수 있습니다.

기기 및 용품 목록

암석 연마기 (Rock Grinder)


진공식 자동 박편 절단연마기 (Vacuum Cutting & Grinding Machine)


유압식 암석 절단파쇄기
(Hydraulic Rock Crushing & Breaking Machine)


암석분쇄기
(Ring Mill)


사파이어 연마 광택기
(Grinding & Polishing Machine)


암석 및 콘크리트 코어 드릴
(Rock & Concrete Core Drill)


코어 절단면연마기
(Rock Core Precision Machine)


코어 외경연마기
(Rock Core Round Machine)


다이아몬드 절삭공구
(Diamond Saw Tool)


운석 절단기
(Meteorite Cutting Machine)


암석 및 코어 절단기
(Rock & Core Saw)


암석 연마기
(Rock Grinder)


박편 그라인더/광택기
(Thin Section Grinder/Polisher)


초음파  세척기
(Ultrasonic Cleaner)


진공펌프
(Vacuum Pump)


광택기
(Polisher)


열판(Hot Plate), 박편 접착기(Bonding Jig)


화석가공기계
(Fossil Processing Machines)



암반실험품목
(Testing Equipment)


박편제작 부품/주변기기
(Thin Sectioning Equipment)

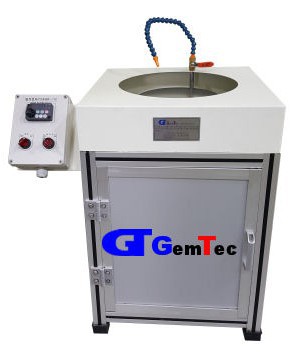

Model No.BGR-10
<사양>
  • Size(mm): 550(W)x550(D)x600(H)
  • Motor: 1/4HP, 220V, 2P (380V,3P)
  • Plate(mm): 205
  • Dot Type Diamond Disc(mm): 205
  • Revolution: 0-800
  • Cooling Pump: 220V,7W 1.7m 800/hr

<부품>

  • 냉각펌프: 1 set
  • Dot Type Diamond Disc: 200# 1 ea
  • Optional Disc: 200, 400, 600, 800, 1500, 2000#
  • Optional Slide Glass Holder: 28x48mm

<특징>

  • 암석 박편 제작 시, 암석 연마 및 광택작업을 할 수 있는 기계임
  • 냉각펌프 부착하여 순환하여 사용함
  • 암석의 강도에 따라 회전속도를 조절하여 사용함
  • 기기의 바디는 알루미늄 파일로 사용함
  • 그라인더 플레이트 커버를 스테인리스로 제작함 (부식방지)
  • 마그네틱 Plate 부착
  • 다이아몬드 디스크 연마 방식 (암석의 연마속도가 연마재 사용 시 보다 10배 능률적)

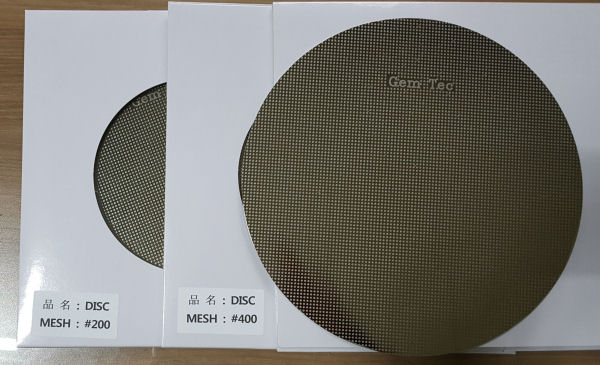

<Magnetic Type Diamond Disc>

  • Dot Type Diamond Disc

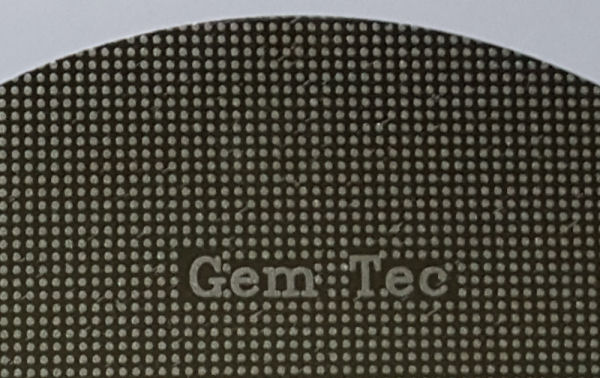

<상부 확대모습>



<Dot Type의 장점, 기존방식 대비>

  • 연마작업속도가 빠름
  • 연삭물의 신속한 배출로 인해서 작업환경이 깨끗함
  • 내구성이 좋음
  • <특허출원 중>

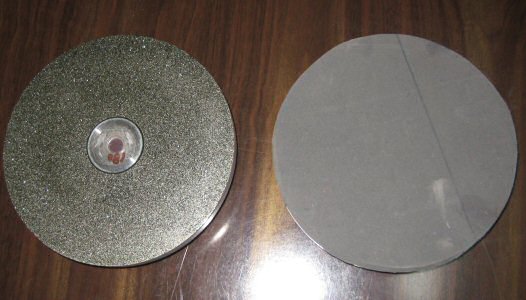

  • 기존방식의 Diamond Disc

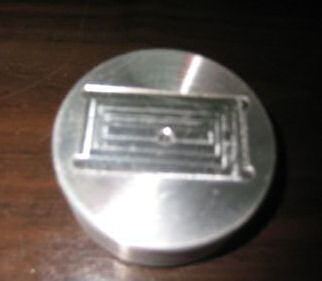

<Slide Glass Holder>

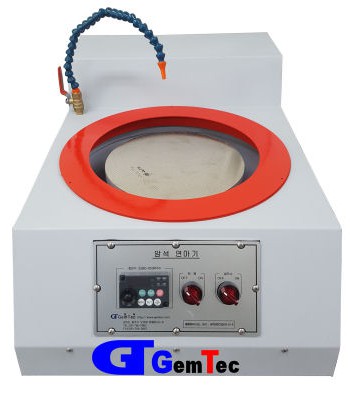

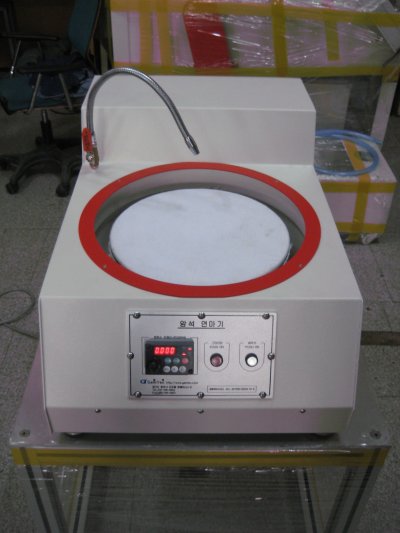

Model No.BGR-10-1
<사양>
  • Size(mm): 450(W)x700(D)x330(H)
  • Motor: 1/4HP, 220V, 2P
  • Plate(mm): 205
  • Dot Type Diamond Disc(mm): 205
  • Revolution: 0-800
  • Cooling Pump: 220V,7W 1.7m 800/hr

<부품>

  • 냉각펌프: 1 set
  • Dot Type Diamond Disc: 200# 1 ea
  • Option : 알루미늄 Polishing Plate 300 mm
  • Optional Disc: 200, 400, 600, 800, 1500, 2000#
  • Option Slide Glass Holder: 28x48mm

<특징>

  • 시편 및 박편 제작 시, 연마 및 광택작업을 할 수 있는 기계임
  • 냉각펌프 부착하여 순환하여 사용함 (외부 냉각펌프 연마작업, 광택용은 제외)
  • 암석의 강도에 따라 회전속도를 조절하여 사용함
  • 그라인더 플레이트 커버를 스테인리스로 제작함 (부식방지)
  • 마그네틱 Plate 부착
  • 다이아몬드 디스크 연마 방식 (암석의 연마속도가 연마재 사용 시 보다 10배 능률적
  • 탁상용


<Magnetic Type Diamond Disc>

  • Dot Type Diamond Disc



<상부 확대모습>



<Dot Type의 장점, 기존방식 대비>

  • 연마작업속도가 빠름
  • 연삭물의 신속한 배출로 인해서 작업환경이 깨끗함
  • 내구성이 좋음
  • <특허출원 중>
  • 기존방식의 Diamond Disc

<알루미늄 Polishing Plate 부착모습>

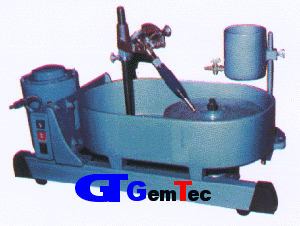

Model No.BGR-20 (Hand Piece)

<사양>

  • Size : 250x250x560
  • Motor : 1/4 HP, 220V, 380V
  • rpm : 2500, 1700, 800 (3단풀리)
  • Grinder plate : 205Ø
  • Shaft : 1/2 inch

<특징>

  • 박편 작업시 사용 diamond disc 및 casting iron plate사용.
  • 보석 및 암석을 연마 및 광택함.
  • 박편, 금속가공시는 각도기 제외

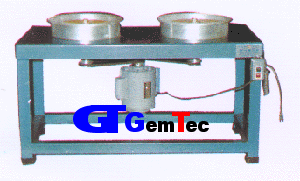

Model No.BGR-30 (Grinder Lap)

<사양>

  • Size : 600x600x1100
  • Motor :1/2 HP, 220V, 380V
  • rpm : 2500, 800
  • Shaft : 5/8 inch
  • Grinder lap : 250Ø x 2, cast iron disc

<특징>

  • 암석 박편 및 보석을 연마 및 광택 작업시 사용. 일반 sand powder 사용.
  • Plate가 2개가 부착되어 있어 그라인더, 광택을 겸해 사용할 수 있음

Model No.GLP-20 (박편 수 작업대, Thin Section Working Table)

<사양>

  • Size(mm): 430(W)x300(D)x80(H)
  • Glass Size(mm): 240x360x8t
  • Weight(kg): 5.7

<부품>

<선택 옵션>

  • 연마재: 100#, 200#, 400#, 800#, 1500#, 2000#
    각각 5 kg 포장

<특징>

  • 암석 박편 제작 시, 암석의 표면을 연마하는 작업대임
  • 케이스는 부식을 방지하기 위하여 알루미늄으로 제작
  • 슬러지가 한쪽으로 흘러갈 수 있도록 경사각이 있음
  • 유리는 앞뒤면 사용 가능함
  • 케이스에 있는 연마재는 재사용 할 수 있음 (박편 작업 시 테이블 오염 방지)

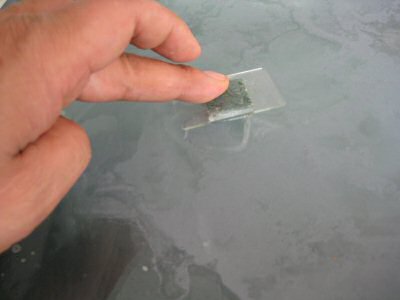

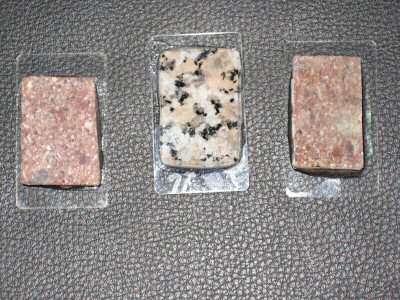

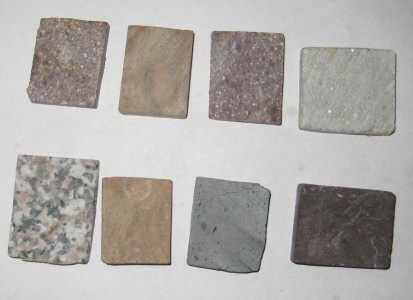

             <암석 편 접착>                 <암석 편>                    <수작업 연마>

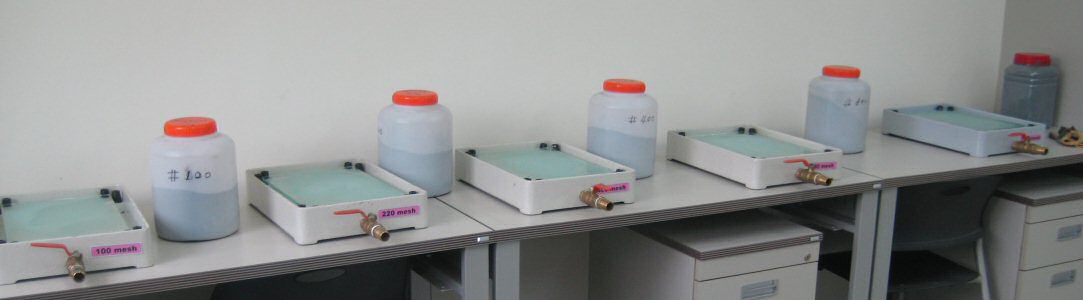

<연마재 진열>
