광택된 다이어먼드 (polished diamond)

다이어먼드 해부 (Diamond Anatomy)

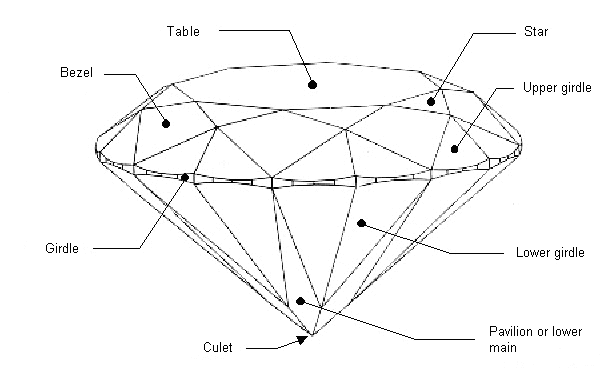

Diamond anatomy: brilliant cut.
광택된 다이어먼드는 4 개의 주요부분들을 지닌다 : 테이블(table), 관부(crown), 환상부(girdle)과 퍼빌리언(pavilion).

Brilliant cut anatomy

브릴리언트(brilliant, 다각원형) 다이어먼드는 57 와 58 개의 패시트(facet)들 큘릿(culet)이 광택된 패시트(facet)로 되어 있느냐 또는 뾰족한 끝으로 되어 있느냐에 따라)을 지닌다:

테이블(table) : 1 패시트(facet).
관부(crown)에 : 8 관부사면(bezel), 8 스타(star)와 16 환상부 상부 패시트(upper girdle facet).
퍼빌리언(pavilion)에 : 8 퍼빌리언(pavilion)과 16 환상부 하부 패시트(lower girdle facet).
큘릿(culet) : 1 또는 0 패시트(facet) (만약에 큘릿 패시트가 없다면). 또한, 최고급에서는 환상부를 종종 패시트화하지만, 이 패시트들은 전체 갯수의 계산에 넣지 않는다.

형상과 연마가공 (Shape and Cut)

원형의 브릴리언트 연마가공 (the round brilliant cut, 다각원형 연마가공)

Brilliant cut in profile

Brilliant cut on top

다이어먼드의 주요 형상들 (the principal shapes of diamond)


다각원형 (brilliant)	타원형 (oval)	모깍음 방사장방형 (radiant)	뾰족한 장원형 (marquise)	심장형 (heart)	모깍음 장방형 (emerald)	원추반원형 (pear)	정방형 (princess)	삼각형 (triangle)

여러 형상들에 대한 연혁 (history of the various shapes)

중세에는 돌의 외부 면(face)들만 연마가공했다. 그들은 면들을 평평하게 만들었다. 이 방법은 인도사람들에게는 아주 일반적이었다.
1919년, Tolkowsky는 다이어먼드의 이상적인 비율(proportion)을 발표했다. 이 연마가공은 58 개의 패시트들을 만들었다. 테이블(table), 테이블과 환상부(girdle)사이에 32 패시트(facet)들, 환상부와 큘릿(culet)사이에 24 패시트들. 이 연마가공은 현대의 연마가공의 기초로 간주된다.
1925년, Johnson과 Roesch는 크게 성공하지 못한 다른 연마가공의 비율을 발표했다. 이 연마가공은 아이디얼 브릴리언트(ideal brilliant, 이상적인 다각원형)이라고 한다.
1939년, Eppler는 Tolkowsky의 것과 근접한 파인 프랙티스(fine practice, 미세한 실습)이라는 연마가공을 발명했다.
1951년, Parker는 아주 큰 테이블을 지녀야 하는 특성을 지닌 새로운 연마가공을 발명했다.
1963년, 74 패시트(facet)들을 지닌 프린시스(princess, 정방형) 연마가공을 발명했다.
1965년, 146 패시트(facet)들을 지닌 하이라이쯔(high lights) 연마가공을 발명했다.
1966년, Tillander는 Scandinavia의 표준(Scandinavian standard)의 기준을 발표했다. 이 학명은 현대의 연마가공에 대한 기초로서 사용된다.
1970년, 144 패시트(facet)들을 지닌 로열 144(royal 144) 연마가공을 발명했다.
1978년 IDC (international Diamond Council)은 다이어먼드에서 반사가 가장 잘되는 표준들을 정의한다.

브릴리언트 연마가공의 연혁 (history of the brilliant cut)

구식 연마가공들 (old cuts)

XVIIIe 세기	XIXe 세기	XXe 세기 초

최근의 연마가공들 (recent cuts)

하프 커쯔 (half cuts, 1930)	머든 커트 (modern cut)

작은 돌들 (small stones)

8/8	16/16 또는 스위스 커트 (Swiss-cut)

브릴리언트와 팬시 커트 (brilliant and fancy cut)

오벌 (oval, 타원형)	페어 또는 페어 형상 (pear or pear shape, 원추 반원형)	마퀴즈 (marquise, 뾰쪽한 장원형)

하트 (heart, 심장형)	로열 커트 (royal cut)

스텦 커트 (step cut, 계단형)

에머럴드 (emerald, 모깍음 장방형)	바게트 (baguette, 직사각형)

로즈 커트 (rose cut. 다각 추 원형)

크로스 로즈 (cross rose (Dutch))	심플 로즈 (simple rose)	앤트워프 로즈 (Antwerp rose)	시일드 (shield)

주요 형상들의 패시트들의 개수 (the number of facets of the principal shapes)

명칭	관부 (crown)	환상부 (girdle)	퍼빌리언 (pavilion)	전체
Brilliant	1 table, 8 bezels, 8 stars과 16 upper girdle.		8 pavilions과 16 lower girdle	57 facets
Emerald	25 facets.	8 facets	24 facets.	57 facets
Marquise	33 facets.		22 facets.	55 facets
Oval	33 facets.		22 facets.	55 facets.
Pear	33 facets.		23 facets.	56 facets.
Radiant	25 facets.	8 facets.	37 facets.	70 facets.
Triangle	7 facets.	3 facets.	9 facets.	19 facets.
Baguette	9 facets.	4 facets.	12 facets.	25 facets.
16/16	1 table, 16 facets.		16 facets.	33 facets.
8/8	1 table, 8 facets.		8 facets.	17 facets.

브릴리언트 연마가공 다이어먼드의 직경/중량 계산

브릴리언트 연마가공 다이어먼드의 직경/중량 계산
(Calculating brilliant cut diamond: diameter/weight)

Brilliant cut diamond

(약 10%의 차이가 있을 수 있다)

브릴리언트 연마가공 다이어먼드 (brilliant cut diamond)

중량	직경	깊이
0.03 캐럿	2.00 mm
0.04 캐럿	2.20 mm
0.05 캐럿	2.40 mm
0.06 캐럿	2.60 mm
0.07 캐럿	2.70 mm
0.08 캐럿	2.80 mm
0.09 캐럿	2.90 mm
0.10 캐럿	3.00 mm
0.11 캐럿	3.10 mm
0.12 캐럿	3.20 mm
0.14 캐럿	3.30 mm
0.15 캐럿	3.40 mm
0.16 캐럿	3.50 mm
0.17 캐럿	3.60 mm
0.20 캐럿	3.80 mm
0.22 캐럿	3.90 mm
0.23 캐럿	4.00 mm
0.25 캐럿	4.10 mm
0.30 캐럿	4.20 mm	2.50 mm
0.33 캐럿	4.40 mm	2.60 mm

중량	직경	깊이
0.35 캐럿	4.60 mm	2.80 mm
0.40 캐럿	4.80 mm	3.00 mm
0.45 캐럿	5.00 mm	3.10 mm
0.50 캐럿	5.20 mm	3.20 mm
0.55 캐럿	5.40 mm	3.30 mm
0.65 캐럿	5.60 mm	3.40 mm
0.70 캐럿	5.80 mm	3.50 mm
0.75 캐럿	5.90 mm	3.60 mm
0.78 캐럿	6.00 mm	3.70 mm
0.85 캐럿	6.20 mm	3.80 mm
0.90 캐럿	6.40 mm	3.90 mm
1.00 캐럿	6.50 mm	4.00 mm
1.05 캐럿	6.60 mm	4.10 mm
1.15 캐럿	6.80 mm	4.20 mm
1.25 캐럿	7.00 mm	4.30 mm
1.35 캐럿	7.20 mm	4.40 mm
1.50 캐럿	7.40 mm	4.50 mm
1.60 캐럿	7.60 mm	4.60 mm
1.75 캐럿	7.80 mm	4.70 mm
1.85 캐럿	8.00 mm	4.80 mm

중량	직경	깊이
2.00 캐럿	8.20 mm	4.90 mm
2.15 캐럿	8.40 mm	5.00 mm
2.25 캐럿	8.60 mm	5.10 mm
2.40 캐럿	8.80 mm	5.20 mm
2.50 캐럿	9.00 mm	5.30 mm
2.75 캐럿	9.20 mm	5.40 mm
3.00 캐럿	9.40 mm	5.60 mm
3.10 캐럿	9.60 mm	5.70 mm
3.25 캐럿	9.80 mm	5.80 mm
3.50 캐럿	10.00 mm	5.90 mm
3.75 캐럿	10.20 mm	6.00 mm
4.00 캐럿	10.40 mm	6.10 mm
4.25 캐럿	10.60 mm	6.20 mm
4.35 캐럿	10.80 mm	6.30 mm
4.50 캐럿	11.00 mm	6.40 mm
4.85 캐럿	11.20 mm	6.50 mm
5.25 캐럿	11.40 mm	6.60 mm
5.50 캐럿	11.60 mm	6.70 mm
5.75 캐럿	11.80 mm	6.80 mm
6.00 캐럿	12.00 mm	6.90 mm

비율 (Proportions)

비율경 (proportionscope)

다이어먼드의 비율을 측정하는 기구가 비율경(proportionscope)이다. => 마우스로 그림을 클릭하시면 확대된 그림을 보실 수 있습니다.

Brilliant cut proportions 일부가 아닌 모든 비율들을 살펴 볼 필요가 있다. 관부의 각이 너무 넓거나 또는 너무 좁으면 비고란에 표시된다. 사이가 벌어진 큘릿은 조잡하게 연마가공된 돌이라는 표시이다 (구식의 연마가공인 경우를 제외하곤).

멜레(melee)에서, 두꺼운 론디스트(rondist)들은 아주 흥미없는 돌들이라는 표시이다.

다이어먼드가 완벽한 색과 투명도(clarity)를 지녔다고 하더라도, 조잡하게 연마가공되면 광휘(brilliance)가 무디게 될 것이므로, 많은 전문가들이 연마가공을 가장 중요한 다이어먼드 특성이라고 생각하고 있다.

다각원형 연마가공(brilliant cut)의 비율에 대하여 더 많은 정보를 원하다면, 1919년 Marcel Tolkowsky가 발행한 <<Diamond Design>>을 보아야 하는데, 그는 다각원형 연마가공의 비율들에 대한 연구를 기술하였다. 그의 작품을 찾고자 하면 Tolkowsky를 연결한다.

☞ 참고자료 >>> 가공/처리 >>> 다각원형 연마가공 다이어먼드의 광학 (The Optics of Brilliant-Cut Diamonds)

이상적인 연마가공 (the « ideal » cut)

이것은 매우 광범위한 주제로, 오늘날 아직도 전문가마다 다르다. 최대의 밝기, 불꽃(fire), 생명(life)를 얻기 위하여, 다이어먼드는 어떤 치수와 비율로 연마가공되어야 한다. 다이어먼드 연마가공가는 최적의 크기를 결정하기 위하여 각 다이어먼드의 광학적 성질을 주의깊게 고려해야 한다.

연마가공된 비율에 따른 다이어먼드의 광휘(brilliance)


이상적인 연마가공 : 빛이 정확하게 반사된다. 다이어먼드는 아름다운 광휘와 불꽃(fire)를 지닌다.	너무 좁다 : 빛이 측면들로 손실되어 다이어먼드의 광휘가 떨어진다.	너무 깊다 : 빛이 바닥으로 빠져나가 다이어먼드가 어둡고 둔하게 보인다.

이상적인 연마가공을 얻기 위한 3 가지의 주요한 원리들 :

1) 전체깊이% (Total depth %) :

돌의 높이를 원형(round)의 직경이나 그 밖의 모든 형상에서의 폭으로 나눈다. 돌의 치수가 6.52 - 6.56 mm x 3.92 mm라고 하면, 전체깊이는 3.92 mm ÷ 6.54 mm = 59.93%이다. 이상적인 원형(round) 다이어먼드들은 깊이 59% - 62.5%를 지녀야 한다.

2) 테이블 비율 (%) (table percentage, %) :

Table
원형의 다이어먼드들만이 테이블 크기에 대한 표준을 지니고 있다. 원형 다이어먼드들에서 이상적으로 연마가공되었다고 간주되는 다이어먼드에 대해서는 테이블이 상대적으로 작아야 한다. 53% 와 57% 사이에 있어야 한다.

3) 환상부 두께 (girdle thickness) :

girdle
원형에 대하여, 이상적인 연마가공 범주에 적합한 다이어먼드에서의 최상의 환상부 범위는 <<얇은(thin)>>과 <<약간 두꺼운(slightly thick)>>사이 어디에도 좋다. 환상부는 얇고(thin), 중간(medium), 약간 두껍거나(slightly thick) 또는 <<중간에서 약간 두꺼운(medium to slightly thick)>>와 같이 3 가지의 어떠한 조합일 수 있다. 론디스트(rondist)에는 여러 가지의 누진두께가 있다: 극히 얇은(extremely thin), 아주 얇은(very thin), 얇은(thin), 중간(medium), 약간 두꺼운(slightly thick), 두꺼운(thick), 아주 두꺼운(very thick)과 극히 두꺼운(extremely thick).

4) 기타 (others) :

Culet
큘릿 크기와 같은 그 밖의 요소들도 중요하다. 큘릿 크기는 증명서에 기록되며 육안으로는 보이지 않기 때문에, 당신의 다이어먼드의 큘릿은 끝이 뾰쪽하거나(큘릿이 없다), 아주 작고(very small), 작은(small) 또는 중간(medium)이어야 한다. 큘릿크기의 누진은 큘릿없음(no culet), 끝이 뾰쪽한(pointed), 아주 작은(very small), 작은(small), 중간(medium), 큰(large), 아주 큰(very large)과 극히 큰(extremely large)이다. 다이어먼드를 테이블을 통하여 바라볼 때, 육안으로 잘 보이는 <<크다(large)>>와 같거나 낮은 큘릿은 피한다.

Faceted and rough girdle 다이어먼드의 환상부(girdle)은 패시트(facet), 광택 또는 미가공(rough)일 수 있다. 매우 아름답게 연마가공된 다이어먼드들은 종종 패시트된 환상부를 지니고 있다. 다이어먼드 연마가공가는 그것을 패시트하기 위해서는 추가적인 시간동안 작업을 해야 하는 관계로 언제나 경제적인 이득이 없다. 패시트된 환상부는 다이어먼드의 품질을 향상시키지는 않는다. GIA는 환상부의 두께만 평가하지 외관(appearance)를 평가하지 않는다.

마무리 (Finish)

대칭 (symmetry)

관찰자로부터 바라볼 때의 <<대칭>>의 평가는

패시트(facet)들의 좋은 정렬
패시트들의 대칭
큘릿(culet)의 중앙위치
테이블(table)의 중앙위치

다이어먼드는 좋은 대칭과 조잡한 비율을 지닐 수 있다.

대칭에 결점이 있는 일부의 예들


중심이 어긋난 테이블 (eccentric table)	중심이 어긋난 큘릿 (eccentric culet)	변형된 환상부 (deformed girdle)


변형된 패시트 (deformed facet)	관부와 퍼빌리언의 비정렬 (misalignment of the crown and the pavilion)	기복이 있는 환상부 (undulated girdle)

광택 (polish)

관찰자로부터 바라볼 때의 <<광택>>의 평가는

광택 선들의 존재 유무
가느다란 선들의 존재. 만약에 너무 많으면, 비고란에 언급된다.

대칭과 광택의 평가결과는 (the estimate of symmetry and polished results in) :

대칭과 광택의 평가결과는 :

우수 (excellent)
아주 좋음 (very good)
좋음 (good)
적당함 (fair)
불량 (poor)
