  9. 패시트 연마가공가용 안내서 (Facet Cutters Handbook)

 15. 모깍음 연형 연마가공 (The Cut-Corner Kite Cut)

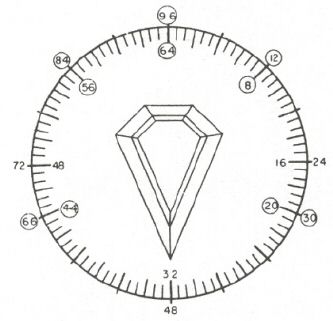

관부 절단방법 -  계단형 연마가공(step cut)


  1. 90 도에서 5 개의 측면들(환상부)를 각지게 한다.
  2. 테이블을 절단하고 광택낸다.
  3. 5 개의 환상부 패시트들을 절단한다.
  4. (상부의) 5 개의 주면들을 절단한다. 주석 : 원한다면, 큰 돌에는 추가의 테이블 패시트들을 절단할 수 있다)
  5. 절단의 역 순으로 관부 패시트들을 광택낸다.


주면들

주면들



45도-41도

42도-43도

30도

27도

추가 테이블 패시트

45도

42도

상부 (또는 중간) 패시트 (주면)

58도

55도

환상부 패시트들

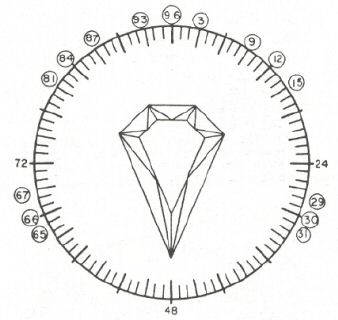

관부 절단방법 -  카디널 연마가공(cardinal cut)


  1. 90 도에서 5 개의 측면들(환상부)를 각지게 한다.
  2. 테이블을 절단하고 광택낸다.
  3. 5 개의 주면들을 절단한다.
  4. 6 개의 역 패시트들을 절단한다 (96 눈금 : 15, 29, 31, 65, 67, 81)
  5. 절단의 역 순으로 관부 패시트들을 광택낸다.

주면들

주면들



45도-41도

42도-43도

45도

42도

주면들

37도

34도

6 개의 역 패시트들 (눈금 : 15, 29, 31, 65, 67, 81)

39도

36도

4 개의 역 패시트들 (눈금 : 93, 3, 9, 87)

퍼빌리언 - 계단형 연마가공 또는 카디널 연마가공 (step cut or cardinal cut)


  1. 5 개의 퍼빌리언 환상부 패시트들을 절단한다. (환상부 두께를 관찰한다)
  2. 중간 패시트를 절단한다.
  3. 5 개의 하부 패시트들(주면들)을 퍼빌리언의 끝까지 절단한다.
  4. 절단의 역 순으로 모든 환상부 패시트들을 광택낸다.
  5. 환상부를 광택낸다.


주석 : 우선 100 grit 랲으로 패시트들을 절단하고 나서, 400 grit 랲으로 한다.

61도

63도

환상부 패시트들

51도

53도

중간 패시트들

41도

43도

퍼빌리언 끝 패시트들(주면들)
