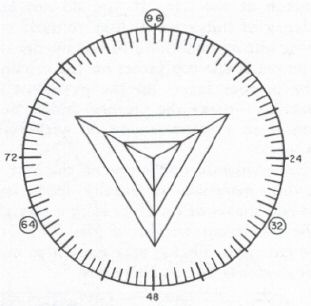

9. 삼각형 카디널 연마가공 (The Triangle Cardinal Cut)
|
|
관부 - 카디널 연마가공
|
|
|
|
- 측면(환상부)를 각지게 한다. 90 도로 절단한다.
- 테이블을 절단하고 광택낸다.
- 3 개의 환상부 패시트들을 절단한다.
- 6 개의 역 패시트들을 절단한다.
- 절단의 역 순으로 관부 패시트들을 광택낸다.
주석 : 패시트를 100 grit로 거친절단을 하고 나서, 400 grit로 마무리한다.
|
주면들
|
주면들
|
|
|
45도-41도
|
42도-43도
|
|
45도
|
42도
|
주면들
|
|
30도
|
27도
|
역 패시트들(+ 또는 -)
|
|
|
|
퍼빌리언
|
|
|
|
- 3 개의 퍼빌리언 환상부 패시트들을 절단한다.
- 중간 패시트를 절단한다.
- 퍼빌리언의 끝 또는 큘릿까지 바닥 패시트들(주면들)을 절단한다.
- 절단의 역 순으로 퍼빌리언 패시트들을 광택낸다.
- 환상부를 광택낸다.
|
주면들
|
주면들
|
|
|
45도-41도
|
42도-43도
|
|
61도
|
63도
|
환상부 패시트들
|
|
51도
|
53도
|
중간 패시트들
|
|
41도
|
43도
|
퍼빌리언 끝 패시트들(주면들)
|
|
|
|
